Survelüliti on vedeliku juhtimis- ja automaatikasüsteemides üks olulisemaid, kuid sageli tähelepanuta jäetud komponente. See on elektromehaaniline või elektrooniline seade, mis jälgib vedeliku või gaasi rõhku süsteemis ja käivitab elektrilise signaali, kui rõhk jõuab etteantud seadepunkti. Olenemata sellest, kas rakendus hõlmab veevarustust, suruõhku, hüdroahelaid või tööstuslikke masinaid, on rõhulülitid intelligentsed valvurid, mis tagavad süsteemide ohutu ja tõhusa töö. KellNingbo TRUPOW Industrial Trade Co., Ltd., meie rõhulülitid on konstrueeritud nii, et need vastaksid nii elamu- kui ka raskeveokite tööstuskeskkonna nõudmistele, moodustades meie laiaulatusliku kriitilise osa.Pumba tarvikudtootevalik.
Rõhulülitite tööpõhimõtete, nende valimise ja laiematesse süsteemidesse integreerimise mõistmine on nii inseneride, hankespetsialistide kui ka rajatise haldajate jaoks oluline teadmine. Selles juhendis kirjeldatakse kõike, mida peate teadma, alates tööpõhimõttest kuni toote spetsifikatsioonide, paigaldamise kaalutluste ja rõhulülitite asendamatu rollini.Pumba tarvikudkaasaegses vedelikuhalduses. Meie tehas on kulutanud aastaid nende toodete täiustamisele, et tagada maksimaalne töökindlus ja pikk kasutusiga erinevates globaalsetes rakendustes.
Iga rõhulüliti tuumaks on lihtne, kuid elegantne põhimõte: elektrilüliti käivitamiseks kasutatakse vedeliku või gaasi rõhu tekitatud mehaanilist jõudu. Kui vedelik siseneb surveporti, surub see vastu andurielementi, kõige sagedamini membraani, kolvi või Bourdoni toru. Rõhu kasvades kaldub andurelement kõrvale, kuni saavutab sisemise vedrumehhanismi seatud jõuläve. Sel hetkel käivitab liikumine elektrikontaktide komplekti, avades või sulgedes vooluahela sõltuvalt lüliti konfiguratsioonist.
Seda binaarset elektriväljundit, kas avatud või suletud vooluahelat, kasutatakse seejärel allavoolu toimingute käivitamiseks. Näiteks elamu veepumbasüsteemis põhjustab paagi rõhust põhjustatud rõhu tõus lüliti pumba mootori voolu katkestamise, vältides ülerõhu tekkimist. Kui rõhk vee tarbimisel langeb, tagastab vedru kontaktid algsesse olekusse ja pump käivitub uuesti. Seda automaatset tsüklit korratakse toote kasutusea jooksul tuhandeid kordi, mistõttu mehaaniline vastupidavus on vaieldamatu nõue.
Meie tehas valmistab anduri diafragma materjalidest, mis on valitud spetsiaalselt sihtkandjaga ühilduvuse jaoks. Valikud hõlmavad järgmist:
Elektrikontakte hinnatakse tavaliselt nende kandevõime ja lülitustsükli vastupidavuse järgi. Kullatud kontakte kasutatakse nõrkvoolu signaaliahelates, kus oksüdatsioonitakistus on esmatähtis, samas kui hõbedasulamist kontakte valitakse suurema voolutugevusega mootori juhtimisahelate jaoks. Kontaktide paigutus, kas normaalselt avatud (NO), normaalselt suletud (NC) või ümberlülitus (CO), peab ühtima sihtsüsteemi juhtimisloogikaga.
Kaasaegsed rõhulülitid alatesTRUPOW sisaldavad ka suletud korpuseid IP65 või IP67 reitinguga, tagades, et niiskus, tolm ja tööstuslikud saasteained ei kahjusta sisemisi komponente. See tähelepanu keskkonnakaitsele on see, mis eraldab kauakestva tööstusliku komponendi tootest, mis rasketes välitingimustes enneaegselt ebaõnnestub.
Survelülitid ei ole universaalne toode. Tööstus on välja töötanud mitu erinevat disaini, millest igaüks on optimeeritud konkreetsete rõhuvahemike, kandjatüüpide ja rakenduskeskkondade jaoks. Teie süsteemile sobiva tüübi teadmine on esimene samm usaldusväärse installi poole.
Need on traditsioonilised ja kõige laialdasemalt kasutatavad sordid. Mehaaniline andurelement käivitab otse klõpsatusega elektrilüliti. Need on vastupidavad, kulutõhusad ja sobivad paljudeks tööstuslikeks ja kommertsrakendusteks. MeiePumba tarvikudrida sisaldab elektromehaanilisi rõhulüliteid, mis on mõeldud rõhuvahemikele 0,5 baari kuni 25 baari.
Need seadmed kasutavad rõhumuutuste tuvastamiseks ja elektroonilise lülitussignaali genereerimiseks piesoelektrilist või keraamilist rõhuandurit koos integraallülitusega. Need pakuvad ülimat täpsust, ilma liikuvate osadeta ja sobivad ideaalselt rakendusteks, kus lülituste korratavus ja pikk kasutusiga sagedase tsükli korral on kriitilise tähtsusega.
Absoluutse või manomeetrilise rõhu mõõtmise asemel reageerivad diferentsiaalrõhu lülitid süsteemi kahe punkti vahelisele rõhuerinevusele. Neid kasutatakse laialdaselt filtrite jälgimisel, voolu tuvastamisel ja HVAC-rakendustes, kus tõusev rõhuerinevus annab signaali blokeeritud filtrist või piiratud vooluteekonnast.
Vaakumlüliteid, mis on loodud töötama madalamal atmosfäärirõhul, kasutatakse imemissüsteemides, vaakumpakendite seadmetes ja meditsiiniseadmetes. Need nõuavad andurit, mis suudab täpselt reageerida negatiivsele manomeetrilisele rõhule ilma mehaanilise rikketa.
Allolev tabel võtab kokku iga tüübi põhiomadused:
| Tüüp | Sensatsioonimeetod | Tüüpiline rõhuvahemik | Parim rakendus | Peamine eelis |
| Elektromehaaniline | Diafragma / kolb | 0,5-25 baari | Pumbad, kompressorid, HVAC | Madal hind, kõrge töökindlus |
| Elektrooniline / tahkis | Piesoelektriline andur | 0,1 - 600 baari | Tööstuslik täppiskontroll | Kõrge korratavus, kulumata |
| Diferentsiaal | Kahe pordiga diafragma | 0-10 baari diferentsiaal | Filtri jälgimine, voolu tuvastamine | Mõõdab rõhu erinevust |
| Vaakum | Kapsel / Lõõts | -1 kuni 0 baari | Imemissüsteemid, pakendamine | Töötab atmosfääri all |
Hanke või süsteemi projekteerimise rõhulülitite hindamisel räägib toote andmeleht ainult osa loost. Mõistmine, mida iga spetsifikatsioon tegelikult praktikas tähendab ja kuidas see süsteemi jõudlust mõjutab, eristab teadlikku otsust kulukast veast. Allpool on toodud kõige kriitilisemad parameetrid, mida hinnata, koos juhistega, milliseid väärtusi erinevates rakendustes otsida.
Seadepunkt on rõhu väärtus, mille juures lüliti käivitub. Diferentsiaal (nimetatakse ka hüstereesiks) on sisse- ja väljalülitusrõhu erinevus. Õigesti konfigureeritud diferentsiaal hoiab ära kiired lülitustsüklid (lühike tsükkel), mis võivad kahjustada pumba mootoreid ja lühendada komponentide eluiga.
Maksimaalse pinge ja vooluna väljendatuna saavad kontaktid ohutult ümber lülitada. Mootori koormused nõuavad sisselülitusvoolu tõttu suuremat reitingut kui takistuslikud koormused. Induktiivkoormuste (nt mootori kontaktorid või solenoidventiilid) lülitamisel vähendage kontakte alati vähemalt 20%.
Määratleb vastupidavuse tahkete osakeste ja vee suhtes. IP65 sobib enamikesse tööstuskeskkondadesse. IP67 või IP68 on nõutav sukel- või välispaigaldiste puhul, mis puutuvad kokku vihma ja allavooluga.

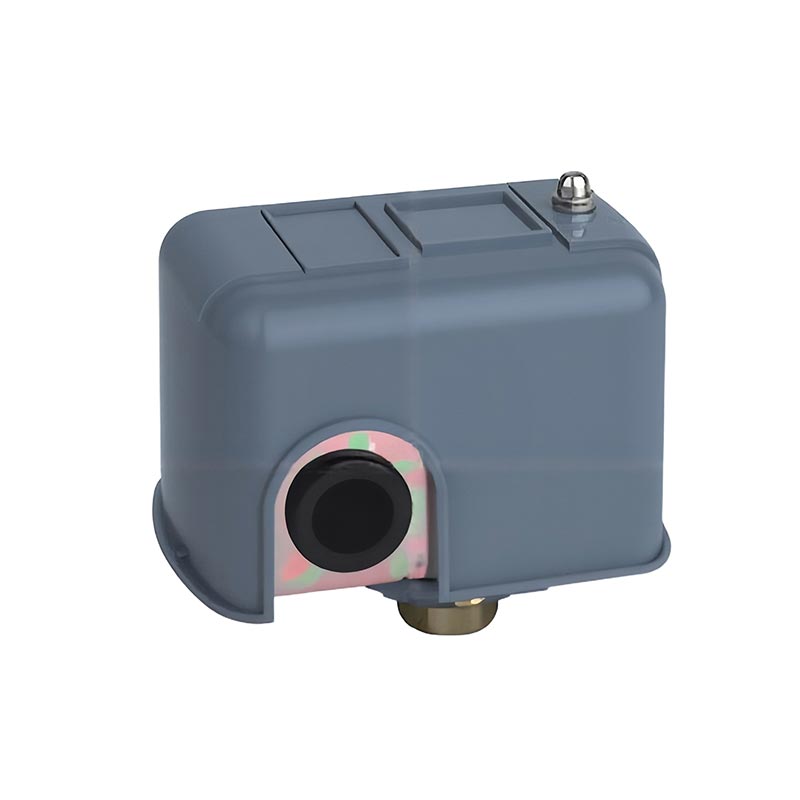

Meie täielik toote spetsifikatsiooni tabel standardi jaoksPumba tarvikudrõhulülitite seeria alatesNingbo TRUPOW Industrial Trade Co., Ltd.on toodud allpool:
| Parameeter | Spetsifikatsioon |
| Rõhuvahemik (reguleeritav) | 1–10 baari / 2–16 baari / 4–25 baari (sõltub mudelist) |
| Tehase vaikeseadepunkt | Sisselülitus: 1,4 baari / väljalülitus: 2,8 baari (standardmudel) |
| Diferentsiaalvahemik | 0,5–3,5 baari (reguleeritav sekundaarvedruga) |
| Elektriline reiting | 16A / 250VAC; 10A / 380VAC |
| Kontakti konfiguratsioon | 1NO + 1NC (SPDT) |
| Diafragma materjal | NBR standard; EPDM / SS valikuline |
| Korpuse materjal | Klaasiga täidetud nailon PA66; valikuline survevalu tsink |
| Pordiühendus | 1/4-tolline BSP või NPT isane (muud suurused nõudmisel) |
| Sissepääsu kaitse | IP44 standard; IP65 valikuline |
| Töötemperatuur | -10 kraadi C kuni +60 kraadi C |
| Meediumi temperatuur | Max +70 kraadi C |
| Mehaaniline eluiga | Rohkem kui 500 000 lülitustsüklit |
| Sertifikaadid | CE, RoHS, NSF/ANSI 61 (joogivee mudelid) |
| Kaal | u. 185 g |
Survelüliti mitmekülgsus on üks põhjus, miks sellest on saanud nii paljudes tööstusharudes standardkomponent. Alates väikseimast kodusest veetõstepumbast kuni mitmeastmelise tööstusliku kompressoripangani on need seadmed automaatse rõhuhalduse põhirolli. Meie tehas tarnibPumba tarvikudsealhulgas survelülitid klientidele enam kui 40 riigis, andes meile põhjaliku ülevaate võimalikult paljudest reaalsetest rakendustest.
See on maailmas kõige levinum rakendus. Survelülitid juhivad veepumba mootorite käivitamist ja seiskamist elamu-, äri- ja põllumajandustingimustes. Kui need on õigesti seadistatud, säilitavad need jaotussüsteemis ühtlase veesurve, ilma et oleks vaja pidevat käsitsi sekkumist. Selle rakenduse põhinõuded on järgmised:
Õhukompressorid toetuvad rõhulülititele, et lülitada kompressori mootor koormatud ja koormamata oleku vahel, hoides vastuvõtupaaki kindlaksmääratud rõhuvahemikus. Kõrge tsükliga kontaktid on siin olulised, sest hõivatud töökodade või tootmisrajatiste kompressorid võivad töötada kümneid kordi tunnis.
Hüdraulikasüsteemides kasutatakse rõhulüliteid, et anda märku, kui vooluahel on saavutanud töörõhu eesmärgi, käivitades automatiseeritud järjestuse järgmise sammu. Need toimivad ka turvablokeerijatena, mis lülitavad hüdrojõuseadme välja, kui rõhk langeb alla miinimumläve, mis võib viidata lekkele või pumba rikkele.
Nii kõrg- kui ka madalrõhulülitid kaitsevad külmutusagensi ahelaid töötamise eest väljaspool ohutuid rõhupiire. Kõrgsurvelüliti lülitab kompressori välja, kui väljalaskerõhk ületab ohutu maksimumi, samas kui madalrõhulüliti takistab töötamist, kui külmutusagensi täituvus on ebapiisav.
Tulekustutussüsteemide rõhulülitid tuvastavad süsteemi rõhu languse, mis on põhjustatud sprinkleripea aktiveerumisest, häiresignaali käivitamisest ja džoki või peamiste tuletõrjepumpade käivitamisest. Töökindlus ja reageerimiskiirus on selles eluohutusrakenduses üliolulised.
Rõhulüliti valimine ei seisne pelgalt rõhuvahemiku sobitamises. Süstemaatiline valikuprotsess võtab arvesse kandjat, elektrikoormust, keskkonda, nõutavat täpsust ja kogu toote kasutusea kulu. Järgmine kontroll-loend esindab meie insenerimeeskonna metoodikatNingbo TRUPOW Industrial Trade Co., Ltd.soovitab klientidele rõhulülitite määramisel uute paigalduste või asenduste jaoks.
Allolev tabel sisaldab kiirjuhendit, mis kaardistab levinud rakendused soovitatud tooteparameetritega.
| Rakendus | Soovitatav rõhuvahemik | Kontaktide reiting | IP reiting | Diafragma materjal |
| Kodune veepump | 1-10 baari | 16A / 250VAC | IP44 | EPDM (joogivesi) |
| Tööstuslik õhukompressor | 4-16 baari | 16A / 250VAC | IP65 | NBR |
| Hüdrauliline jõuseade | 10-250 baari | 10A / 250VAC | IP65 | Roostevaba teras |
| Külmutusahel | 0-30 baari | 8A / 250VAC | IP44 | NBR |
| Keemiline töötlemine | 0-25 baari | 6A / 250VAC | IP67 | PTFE-ga kaetud |
Isegi kõrgeima kvaliteediga rõhulüliti töötab valesti või ebaõnnestub enneaegselt, kui see on valesti paigaldatud. Paigaldustavad mõjutavad otseselt mõõtmise täpsust, ümberlülituste korratavust ja komponentide pikaealisust. Järgmised juhised on koostatud kõigiga kaasasolevatest paigaldusjuhistestPumba tarvikudmeie tehasest pärit tooteid ja kajastab kõige levinumaid selles valdkonnas esinevaid probleeme.
Enamikul elektromehaanilistel rõhulülititel on kaks reguleeritavat vedrumehhanismi: suur vedru, mis juhib väljalülitatud (kõrget) seadepunkti, ja väiksem vedru, mis juhib diferentsiaali. Reguleerimine tuleb läbi viia, kui süsteem on rõhu all ja kalibreeritud manomeeter on paigaldatud lülituspordi lähedale. Suurendage suure vedru pinget, et tõsta väljalõikepunkti; diferentsiaali laiendamiseks suurendage väikest vedru pinget. Enne paigaldusest lahkumist kontrollige alati lõplikke seadistuspunkte vähemalt kolme täieliku sisse- ja väljalülitustsükliga.
K1: Mis vahe on rõhulülitil ja rõhuanduril?
Survelüliti annab diskreetse elektriväljundi, kas sisse või välja, kui rõhk ületab määratletud seadepunkti. See ei edasta kontrollerile tegelikku rõhu väärtust. Rõhuandur (nimetatakse ka rõhuanduriks) genereerib pideva analoog- või digitaalsignaali, mis on proportsionaalne mõõdetud rõhuga, võimaldades PLC-l või juhtimissüsteemil jälgida rõhku reaalajas ja teha proportsionaalseid juhtimisotsuseid. Survelüliteid kasutatakse seal, kus piisab lihtsast sisse-välja juhtimisest ja on kulutõhus. Rõhuandureid kasutatakse seal, kus on vajalik pidev jälgimine, andmete logimine või proportsionaalne juhtimine. Paljudes kaasaegsetes süsteemides töötavad mõlemad seadmed koos: rõhuandur tagab jälgimise ja tagasiside, samas kui spetsiaalne rõhulüliti tagab juhtsüsteemi tarkvarast sõltumatu juhtmega turvaluku.
Q2: Miks mu rõhulüliti lülitub kiiresti sisse ja välja?
Kiire sisse-välja lülitamine, mida tavaliselt nimetatakse lühiajaliseks tsükliks, on peaaegu alati põhjustatud ühest kolmest tingimusest: ebapiisav rõhuerinevus, vettinud rõhupaak või leke süsteemis. Kui sisse- ja väljalülituspunktide vahe on liiga kitsas, põhjustavad isegi väikesed loomulikud rõhukõikumised lüliti korduvalt väljalülitumist. Veega ummistunud survepaak (kus õhu eellaadimine on kadunud) tähendab, et paak ei paku peaaegu mingit rõhupuhverdamist, põhjustades rõhu järsu kõikumise iga pumba käivitamise või seiskamisega. Süsteemi leke tähendab, et rõhk langeb pidevalt pärast pumba seiskumist, käivitades kohese taaskäivituse. Diagnoosimiseks kontrollige esmalt survepaagi õhu eeltäitmist rehvimõõdikuga, kui süsteemis on rõhk langetatud. Kui eellaadimine on õige, suurendage veidi lülitite diferentsiaali. Lühikese tsükli püsimisel tehke kõikide ühenduste ja komponentide süstemaatiline lekketest.
K3: Kuidas reguleerida sisse- ja väljalülitusrõhku tavalisel pumba rõhulülitil?
Standardse elektromehaanilise pumba rõhulüliti puhul reguleeritakse väljalülitusrõhku (kõrget) lüliti katte all asuva suure vedrumutri abil ja diferentsiaali (vahe sisse- ja väljalülitamise vahel) reguleeritakse väiksema vedrumutri abil. Suure mutri päripäeva keeramine tõstab nii sisse- kui ka väljalülitusrõhku koos, säilitades olemasoleva diferentsiaali. Väikese mutri päripäeva keeramine laiendab diferentsiaali, vähendades sisselülitusrõhku, jättes väljalülitussurve muutumatuks. Reguleerige alati väikeste sammudega, üks pool pööret korraga ja laske süsteemil enne tulemuse hindamist läbida terve tsükkel. Pumba väljalaskeavasse paigaldatud kalibreeritud manomeeter on täpse reguleerimise jaoks hädavajalik. Salvestage lõplikud seadistused süsteemi hoolduslogi. Vaadake Ningbo TRUPOW Industrial Trade Co.,Ltd. kõigi pumbatarvikutega kaasas olevat tootespetsiifilist juhendit. mudelispetsiifiliste reguleerimisprotseduuride jaoks.
Q4: Mis põhjustab rõhulüliti rikke ja kuidas saan selle kasutusiga pikendada?
Survelüliti rikke kõige levinumad põhjused on liigsetest lülitustsüklitest tingitud kontaktide kulumine, membraani väsimine või kokkusobimatust keskkonnast tulenev keemiline rünnak, niiskuse sattumine elektrikorpusesse ja mehhaanilised kahjustused ülerõhu sündmustest või veehaamrist. Kasutusaega saab pikendada mitme praktilise meetme abil: paigaldage lülitist ülesvoolu veehaamri tõkesti, et neelata rõhu naelu; paigaldage sisseehitatud kurn, et kaitsta anduriporti tahkete osakeste saastumise eest; veenduge, et lüliti IP-reiting on paigalduskeskkonna jaoks sobiv; kasutage kontaktorit või releed, et isoleerida lüliti kontaktid suurtest induktiivkoormustest, mitte lülitada otse mootoriahelaid; ja planeerige iga-aastane kontaktseisundi ja membraani terviklikkuse kontroll ennetava hoolduse programmi osana. Meie tehas kujundab meie pumbatarvikute rõhulülitid tugevdatud membraanide ja hõbedasulamist kontaktidega spetsiaalselt selleks, et maksimeerida rikete vahelist keskmist aega nõudlikes pidevtöödes.
K5: Kas rõhulülitit saab kasutada ka muude vedelikega peale vee, nagu õli või kemikaalid?
Jah, rõhulüliteid saab kasutada mitmesuguste kandjatega, kuid niisutatud materjalid tuleb hoolikalt kohandada vedeliku keemiliste omaduste, temperatuuri ja viskoossusega. Hüdraulikaõli rakenduste jaoks sobivad tavaliselt NBR-membraanid ja messingist või roostevabast terasest niisutatud osad. Agressiivsete kemikaalide, nagu happed, leelised või lahustid, jaoks tagab PTFE-ga kaetud membraan koos roostevabast terasest niisutatud komponentidega parima vastupidavuse. Aururakenduste jaoks on vajalik kõrge temperatuuriga tihenditega kolb-tüüpi andurelement ning aurutoru ja lülituspordi vahele tuleks paigaldada sifoonisilmus (pats), et kaitsta andurit otsese aurukontakti eest. Enne veevabade rakenduste rõhulüliti määramist tutvuge alati toote andmelehel oleva kandja ühilduvuse tabeliga. Ningbo TRUPOW Industrial Trade Co., Ltd. pakub materjalikonsultatsiooni tuge, et aidata klientidel tuvastada nende konkreetsete kandja- ja töötingimuste jaoks õige diafragma ja korpuse materjali kombinatsioon.
Survelüliti on palju enamat kui lihtne sisse-välja seade. See on automatiseeritud intelligentsus, mis hoiab pumbad, kompressorid ja hüdrosüsteemid ohutult ja tõhusalt töös ilma pideva inimjärelevalveta. Õige rõhulüliti valimine, õige paigaldamine ja ennetav hooldamine on süsteemi usaldusväärse jõudluse kolm tugisammast. Iga spetsifikatsioon on oluline, alates membraanimaterjalist kuni kontakti reitinguni, ja nende spetsifikatsioonide mõistmine võimaldab inseneridel ja rajatise haldajatel teha enesekindlaid hankeotsuseid.
